Damnasht 3.2

News :

Shows a large image for the flow net pattern
The image can be scrolled to left or right



مدل سازی شبکه جریان آب اطراف دیواره سپر در لایه متخلخل نفوذ پذیر اشباع


این مدل عددی، شبکه جریان ماندگار آب زیر سپر در یک لایه نفوذپذیر همگن و همروند اشباع را ترسیم و دبی جریان عبوری از زیر سپر را محاسبه می کند.

این مدل، لایه نفوذپذیر را بصورت شبکه مربعی از نقاط درنظر می گیرد و با مشخص بودن شرایط مرزی، مقادیر پتانسل کل در نقاط را با حل معادله جریان ماندگار از روش صریح تفاضل های محدود و جایگزینی متوالی محاسبه می کند.

در این مدل، نقاط بحرانی به رنگ آبی آسمانی و بخش های احتمالی و حتمی بالازدگی به رنگ های فهوه ای روشن و تیره نمایش داده می شوند

بخش بحرانی، دانه هایی هستند که نیروی تراوش ناشی از گرادیان هیدرولیکی جریان آب، از وزن غوطه وری دانه بیشتر شده است و دچار تعلیق می شوند. این دانه ها در سطح آزاد دچار جوشش می شوند.

بخش بالازدگی احتمالی، ستون هایی هستند که در کف آنها بیشترین گرادیان هیدرولیکی تا سطح آزاد رخ می دهد و اگر نیروی تراوش ناشی از آن از وزن غوطه وری ستون بیشتر شود بخش بالازدگی حتمی پدیدار می شود و ستون ها می توانند دچار فوران شوند.

این پدیده های جوشش و برآمدگی برخاسته از نیروی تراوش آب، وابسته به میزان چسبندگی دانه ها هستند.


Damnasht 3.2


The damnasht name is combined of persian words: dam + nasht. It is meaning seepage of dam.

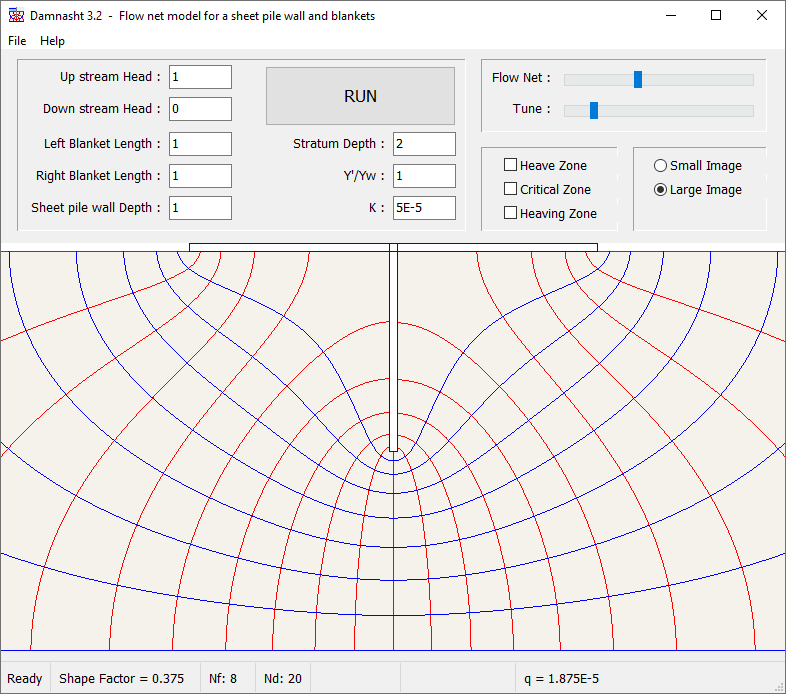

Damnasht is a numerical model that can draw flow net for confined steady-state flow around a sheet pile wall and blankets in an homogeneous isotropic porous permeable stratum and calculate the flow shape factor and flow discharge.

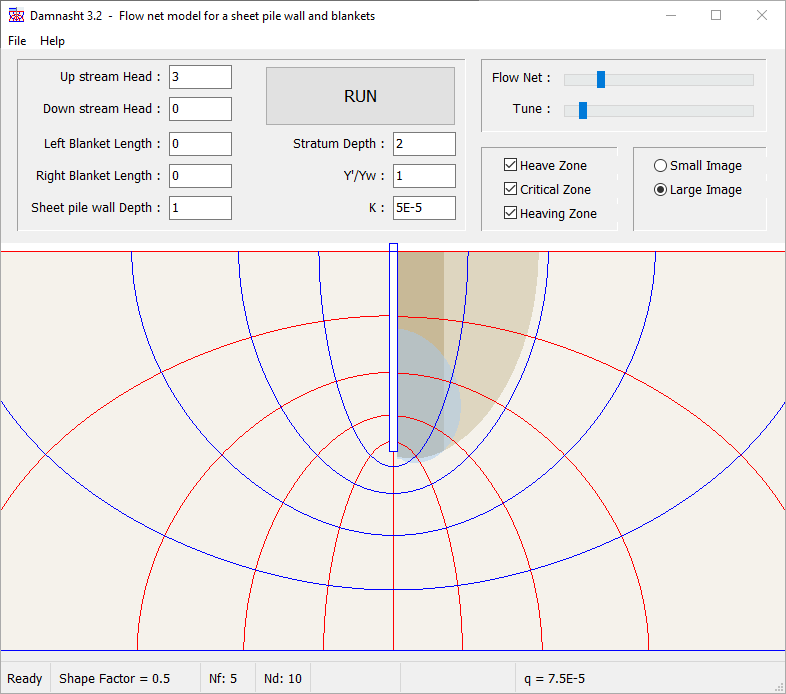

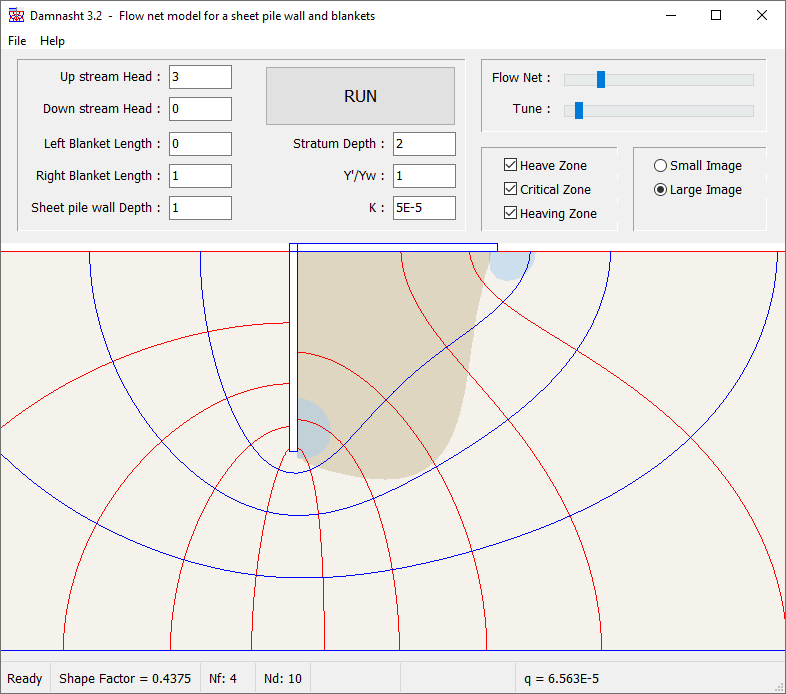

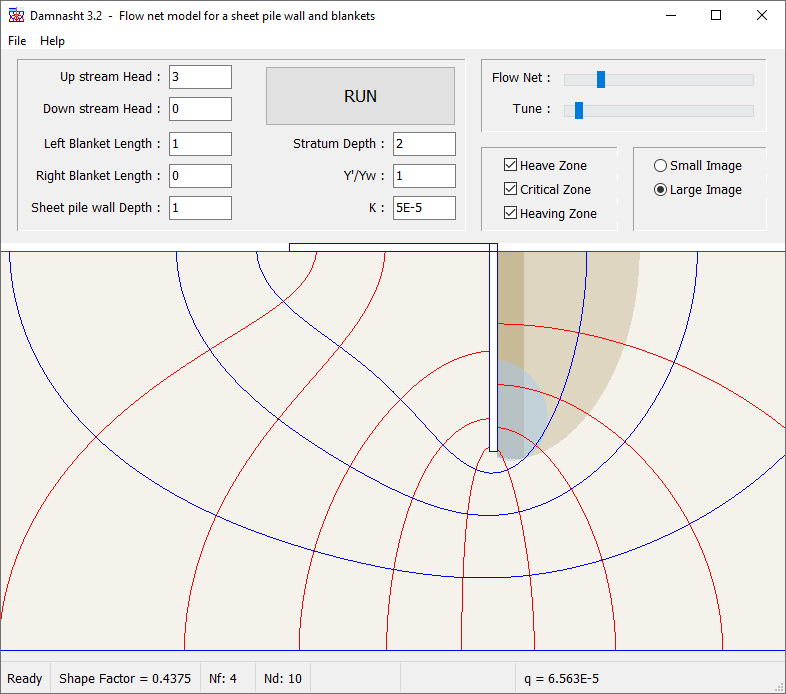

The critical points can been shown with Sky-Blue color in flow-net image. The heave zone and heaving zone also can been shown.

This model use explicit finite difference method and successive substitution method (relaxation method) for solving continuity equation in nodes of mesh.


for All Windows OS

DOWNLOAD   دریافت

Damnasht 2.2

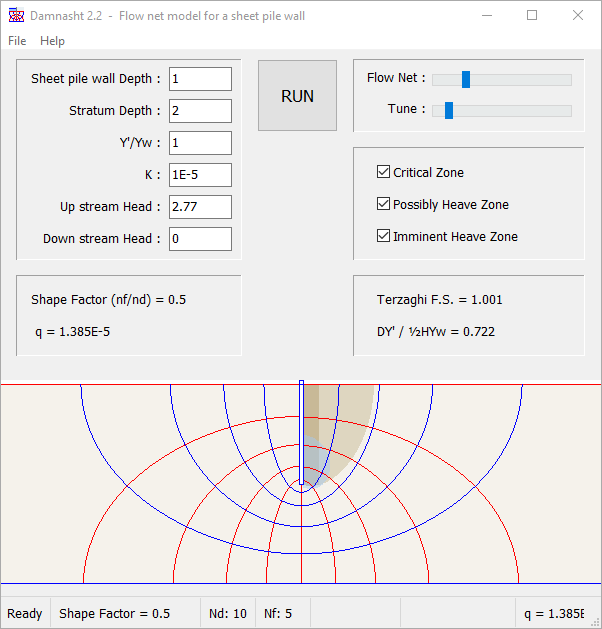

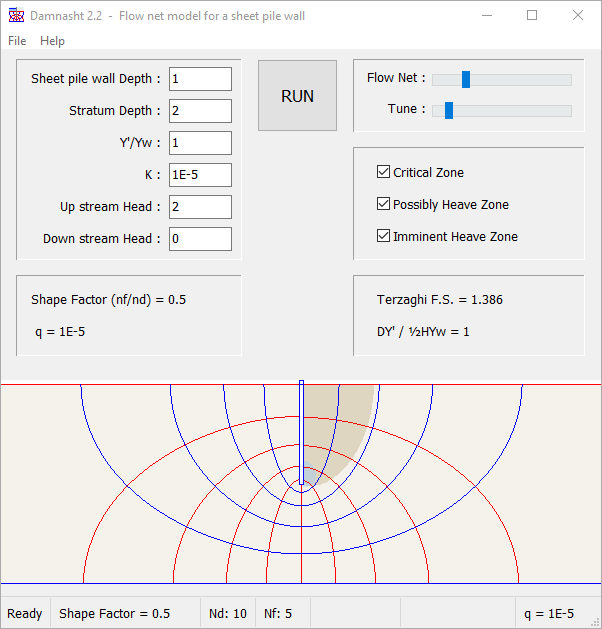

Flow net model for a sheet pile wall



مدل سازی شبکه جریان آب اطراف دیواره سپر در لایه متخلخل نفوذ پذیر اشباع


در محاسبه ضریب ایمنی به روش ترزاقی، میانگین مقادیر گره های شبکه جریان در کف منشور مستطیلی ترزاقی بکاربرده شده است


Damnasht 2.2

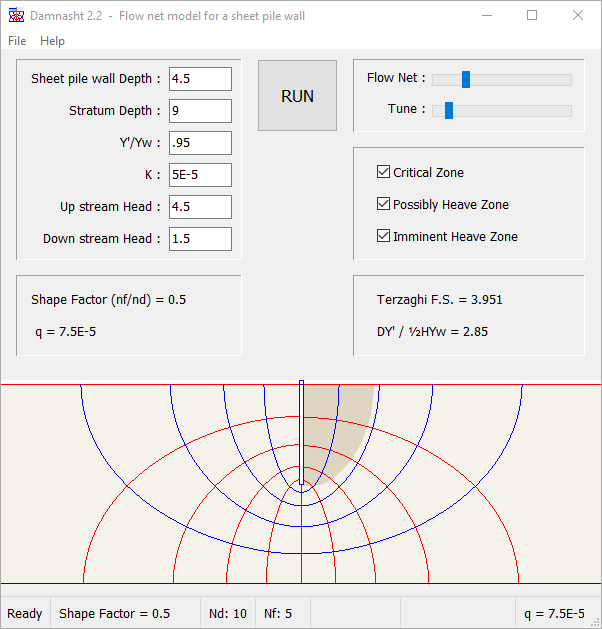

For calculating the safety factor by the Terzaghi method, the average values of Flow-net nodes at the bottom of the Terzaghi rectangular prism are used.


for All Windows OS

DOWNLOAD   دریافت
